Sanitär-Leitfaden
Hier findet ihr Infos rund um die Verwendung von Kelpy im Gewerk Sanitär.
Anlagennummern Sanitär
In Kelpy werden Anlagennummern Sanitär abweichend zur offiziellen BKP-Strukur verwendet. Daher findet ihr hier eine Aufstellung zur zu verwendenden BKP-Liste.
Die SIA-BKP-Struktur findet sich pro Komponente im Attribut "Anlagenstruktur-SAN". Kelpy vergibt diese Nummer automatisch anhand der Anlagennummer (gemäss der Tabelle unten). Falls die "Anlagenstruktur-SAN" manuell überschrieben worden ist, wird die manuelle Eingabe belassen. Falls die "Anlagenstruktur-SAN" gelöscht wird, vergibt Kelpy beim Speicherprozess die Nummer wieder neu gemäss Tabelle.
Die Tabelle ist folgend zu interpretieren:
Ausgangslage (System-Mapping)
- BKP in Kelpy: Zu verwendende Anlagennummer in Kelpy
Diese bestimmt BKP-Nr. und -Bezeichnung in der SIA-Schnittstelle (für Ausnahme uBKP 6 Dämmungen siehe Dämmungen) - BKP in SIA: BKP-Anlagennummer, die in der SIA-Schnittstelle angezeigt wird
- Name in SIA: BKP-Anlagenname, der in der SIA-Schnittstelle angezeigt wird
SOLL-Bedingungen (Prüfkriterien)
- Namenskonvention Kelpy: Empfohlene Anlagenbezeichnung in Kelpy
- Katalog-Positionen: In dieser Anlage sollen ausschliesslich Komponenten aus dem angegebenen Katalog aufgeführt sein
Andernfalls besteht Bereinigungsbedarf (die Katalogvergabe ist pro Komponente bzw. Artikelnummer RMB eindeutig, kann jedoch analog wie die "Anlagenstruktur-SAN" manuell überschrieben werden)
Ist eine falsche Katalogposition in der Anlage vorhanden, deutet dies darauf hin, dass die Komponenten einer anderen Anlage zuzuordnen sind - NPK-R-Pos.-Nr.: Vorgesehener Nummernblock für R-Positionen
Pro Katalog (nicht Anlage) ist ein separater Nummernblock zu verwenden, um NPK-Konflikte zu vermeiden - Quelle: Gibt an, woher die Komponenten in der Anlage normalerweise stammen
Alle BKP, welche nicht gemäss der folgenden Aufstellung zugeordnet werden können, erhalten die SIA BKP 250.9 mit Bezeichnung Keine BKP Zuordnung
Vorlagedatei Sanitär-BKP-Anlagenstruktur
Die Excel-Datei enthält die unten aufgeführte BKP-Liste als Basis für die Vergabe von Anlagennummern in eurem Projekt.
BKP 1 Vorbereitungsarbeiten
112 Rückbau
| BKP in Kelpy | BKP in SIA | Name in SIA | ║ | Namenskonvention Kelpy | Katalog-Positionen | NPK-R-Pos.-Nr. | Quelle |
|---|---|---|---|---|---|---|---|
| 112-40X (X=0 bis 9) | 112.1 | Rückbauten Sanitär | ║ | Rückbauten Sanitär | G499 | R211 | Manuell |
122 Provisorien
| BKP in Kelpy | BKP in SIA | Name in SIA | ║ | Namenskonvention Kelpy | Katalog-Positionen | NPK-R-Pos.-Nr. | Quelle |
|---|---|---|---|---|---|---|---|
| 122-40X (X=0 bis 9) | 122.1 | Provisorien Bau | ║ | Provisorien Bau | G499 | R311 | Manuell |
| 122-41X (X=0 bis 9) | 122.2 | Provisorien Betrieb | ║ | Provisorien Betrieb | G499 | R321 | Manuell |
| 122-42X (X=0 bis 9) | 122.3 | Gerüste | ║ | Gerüste | G499 | R331 | Manuell |
145 Anpassungsarbeiten
| BKP in Kelpy | BKP in SIA | Name in SIA | ║ | Namenskonvention Kelpy | Katalog-Positionen | NPK-R-Pos.-Nr. | Quelle |
|---|---|---|---|---|---|---|---|
| 145-40X (X=0 bis 9) | 145.1 | Rückbau Provisorium Anpassungen | ║ | Anpassungsarbeiten Sanitäranlagen | G499 | R411 | Manuell |
BKP 2 Gebäude
211 Baumeisterarbeiten
| BKP in Kelpy | BKP in SIA | Name in SIA | ║ | Namenskonvention Kelpy | Katalog-Positionen | NPK-R-Pos.-Nr. | Quelle |
|---|---|---|---|---|---|---|---|
| 250-330 | 254.4 | Schmutzabwasserleitungen | ║ | Kanalisation im Gebäude | G427 | R411 | Manuell |
251 Allgemeine Sanitärapparate (Anlage Apparate)
| BKP in Kelpy | BKP in SIA | Name in SIA | ║ | Namenskonvention Kelpy | Katalog-Positionen | NPK-R-Pos.-Nr. | Quelle |
|---|---|---|---|---|---|---|---|
| 250-010 | 251.1 | Allgemeine Sanitärapparate | ║ | Allgemeine Sanitärapparate | G491 | R111 | Offerte |
| 250-011 | 251.2 | Spezielle Garnituren | ║ | Spezielle Garnituren | G491 | R121 | Offerte |
| 250-012 | 251.3 | WM / TU | ║ | WM / TU | G491 | R131 | Offerte |
| 250-013 | 251.4 | Spiegelschränke | ║ | Spiegelschränke | G491 | R141 | Offerte |
| 250-01X (X=4 bis 9) | 251.0 | Allgemeine Sanitärapparate | ║ | Allgemeine Sanitärapparate | G491 | R2X1 (X=1 bis 9) | Offerte |
252 Spezielle Saniätrapparate (Anlage Apparate)
| BKP in Kelpy | BKP in SIA | Name in SIA | ║ | Namenskonvention Kelpy | Katalog-Positionen | NPK-R-Pos.-Nr. | Quelle |
|---|---|---|---|---|---|---|---|
| 250-02X (X=0 bis 9) | 252.X (X=0 bis 9) | Spezielle Sanitärapparate | ║ | divers, siehe Beispiele* | G491 | R3X1 und R4X1 (X=1 bis 9) | Offerte |
*z.B.: Messungen, Feuerlöscheinrichtungen, Wäschelufttrockner / Leinesysteme, Bodenabläufe / Rinnen / Wannen, Anschluss bauseitige Apparate, Ausgusskombinationen, ...
253 Ver- und Entsorgungsapparate (Anlage Apparate)
| BKP in Kelpy | BKP in SIA | Name in SIA | ║ | Namenskonvention Kelpy | Katalog-Positionen | NPK-R-Pos.-Nr. | Quelle |
|---|---|---|---|---|---|---|---|
| 250-03X (X=0 bis 9) | 253.X (X=0 bis 9) | Ver- und Entsorgungsapparate | ║ | divers, siehe Beispiele* | G491 | R5X1 und R6X1 (X=1 bis 9) | Offerte |
*z.B.: Warmwasserspeicher, Verteilbatterien, Umwälzepumpen, Zirkulations-Wärmepumpen, Abwasserhebeanlagen, Enthärtungsanlagen, Osmoseanlagen, Hygienesystem, ...
254 Leitungen
| BKP in Kelpy | BKP in SIA | Name in SIA | ║ | Namenskonvention Kelpy | Katalog-Positionen | NPK-R-Pos.-Nr. | Quelle |
|---|---|---|---|---|---|---|---|
| 250-1XX (X=00 bis 19 und 40 bis 99) | 254.0 | Kaltwasserleitungen | ║ | Kaltwasserleitungen | G426 | CAD | |
| 250-12X (X=0 bis 9) | 254.6 | Kaltwasserleitungen enthärtet | ║ | Kaltwasserleitungen enthärtet | G426 | CAD | |
| 250-13X (X=0 bis 9) | 254.7 | Kaltwasserleitungen osmose | ║ | Kaltwasserleitungen osmose | G426 | CAD | |
| 250-2XX (X=00 bis 19 und 40 bis 99) | 254.1 | Warmwasserleitungen | ║ | Warmwasserleitungen | G426 | CAD | |
| 250-22X (X=0 bis 9) | 254.2 | Warmwasserladungen | ║ | Warmwasserladungen | G426 | CAD | |
| 250-23X (X=0 bis 9) | 254.3 | Zirkulationsleitungen | ║ | Zirkulationsleitungen | G426 | CAD | |
| 250-3XX (X=00 bis 99) | 254.4 | Schmutzabwasserleitungen | ║ | z.B. Schmutzabwasserleitungen, Grundleitungen Schmutzwasser | G427 | CAD | |
| 250-4XX (X=00 bis 99) | 254.5 | Regenabwasserleitungen | ║ | z.B. Regenabwasserleitungen, Grundleitungen Regenwasser | G427 | CAD | |
| 250-5XX (X=00 bis 99) | 254.8 | Gasleitungen | ║ | Gasleitungen | G426 | CAD | |
| 250-6XX (X=00 bis 99) | 254.9 | Druckluftleitungen | ║ | Druckluftleitungen | G426 | CAD |
255 Dämmungen
Dämmungen werden hanhand der uBKP 6 in der Artikelnummer RMB erkannt. Sie werden normalerweise automatisch anhand der Leitungen generiert.
Sie haben daher dieselbe Anlage wie die Leitungen.
| BKP in Kelpy | BKP in SIA | Name in SIA | ║ | Namenskonvention Kelpy | Katalog-Positionen | NPK-R-Pos.-Nr. | Quelle |
|---|---|---|---|---|---|---|---|
| 250-1XX (X=00 bis 19 und 40 bis 99) | 255.0 | Dämmungen Kaltwasser | ║ | Dämmungen Kaltwasser | G497 | Erzeugt | |
| 250-12X (X=0 bis 9) | 255.6 | Dämmungen Kaltwasser enthärtet | ║ | Dämmungen Kaltwasser enthärtet | G497 | Erzeugt | |
| 250-13X (X=0 bis 9) | 255.7 | Dämmungen Kaltwasser osmose | ║ | Dämmungen Kaltwasser osmose | G497 | Erzeugt | |
| 250-2XX (X=00 bis 19 und 40 bis 99) | 255.1 | Dämmungen Warmwasser | ║ | Dämmungen Warmwasser | G497 | Erzeugt | |
| 250-22X (X=0 bis 9) | 255.2 | Dämmungen Warmwasserladung | ║ | Dämmungen Warmwasserladung | G497 | Erzeugt | |
| 250-23X (X=0 bis 9) | 255.3 | Dämmungen Zirkulation | ║ | Dämmungen Zirkulation | G497 | Erzeugt | |
| 250-3XX (X=00 bis 99) | 255.4 | Dämmungen Schmutzabwasser | ║ | Dämmungen Schmutzabwasser | G497 | Erzeugt | |
| 250-4XX (X=00 bis 99) | 255.5 | Dämmungen Regenabwassern | ║ | Dämmungen Regenabwasser | G497 | Erzeugt | |
| 250-5XX (X=00 bis 99) | 255.8 | Dämmungen Gas | ║ | Dämmungen Gas | G497 | Erzeugt | |
| 250-6XX (X=00 bis 99) | 255.9 | Dämmungen Druckluft | ║ | Dämmungen Druckluft | G497 | Erzeugt |
.
Nicht zuweisbare uBKP 6 Dämmungen erhalten die SIA BKP 250.6 mit Bezeichnung Dämmungen
256 Installationselemente (Anlage Apparate)
| BKP in Kelpy | BKP in SIA | Name in SIA | ║ | Namenskonvention Kelpy | Katalog-Positionen | NPK-R-Pos.-Nr. | Quelle |
|---|---|---|---|---|---|---|---|
| 250-04X (X=0 bis 9) | 256.1 | Installationselemente | ║ | Installationselemente | G495 | R111 | Offerte |
259 Übriges
| BKP in Kelpy | BKP in SIA | Name in SIA | ║ | Namenskonvention Kelpy | Katalog-Positionen | NPK-R-Pos.-Nr. | Quelle |
|---|---|---|---|---|---|---|---|
| 250-90X (X=0 bis 9) | 259.X (X=0 bis 9) | Übriges | ║ | divers, siehe Beispiele* | G499 | R511 | Manuell |
*z.B.: Ausführungsbegleitung durch den Unternehmer, Spezielle Aufwendungen, Revisionsunterlagen, Leistungspositionen BIM, Ausmasskontrolle, Regiepositionen Unvorhergesehenes / Budget, ...
Erfassung von Komponenten
Folgend findet ihr eine Hilfestellung, die erläutert, wo und wie ihr eure Komponenten zeichnen, erfassen oder generieren lassen sollt.

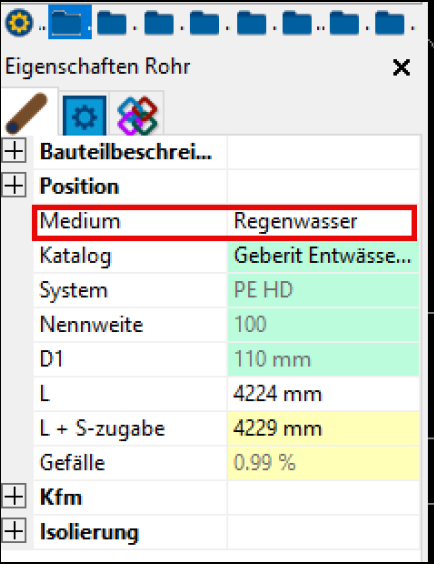

Für die Umgruppierung nach der bekannten BKP muss im Trimble Nova überall das Medium korrekt ausgefüllt sein.
Sanitär-Kompendium | CAD Medium
Quelle Grundriss
Grundsatz: Aus dem Grundriss werden sämtliche Formstücke abgegriffen, welche aus dem Platzierfenster bereits alle Informationen enthalten.
Es werden keine Reserven eingerechnet, sondern die genaue Anzahl aus Trimble Nova exportiert.
Es wird die in Trimble Nova gezeichnete Dimension ins Kelpy importiert. Vor dem Zeichnen mit dem Platzierfenster ist es deshalb wichtig eine Vordimensionierung vorzunehmen. Eine Vordimensionierung kann über das Strangschema vorgenommen werden.
Alte BKP 254.X Versorgungsleitungen (automatisch)
- Rohre (Gruppierung Dimension, länge summiert)
- Fitting wie Bogen 90°, T-Stücke, Reduktionen (Ausnahme: Bögen 45° und IA werden über Regeln erzeugt)
Alte BKP 254.X Entsorgungsleitungen (automatisch)
- Rohre (Gruppierung Dimension, länge summiert)
- Fitting wie Bogen, Abzweiger, Reduktionen (Gruppierung Dimension, Anzahl summiert)
Quelle Schema
Grundsatz: Aus dem Schema werden sämtliche Armaturen und Apparate abgegriffen bei welchen Informationen mitgegeben werden müssen (z.B. Auslegung Ventil, Offerte usw.).
Die technischen Daten müssen den Komponenten in Kelpy mitgegeben werden und nicht in Trimble Nova.
Alte BKP 254.X Versorgungsleitungen
- Armaturen (z.B. Absperrventil, Zirkulationsventil usw.)
- Flansch, Verschraubungen
Alte BKP 254.X Entsorgungsleitungen
- Armaturen (z.B. Schieber, Rückschlagklappe usw.)
- Flansch, Verschraubungen
- Langmuffen
- Putzstück
- Trichter
- Sifon
- Grundleitungsanschluss
Automatisch erzeugte Bauteile (Regeln)
Siehe auch Generierte Komponenten.
Alte BKP 251.1 Allgemeine Sanitärapparate Montage
- Transport und Montage
Alte BKP 252.X Spezielle Sanitärapparate Lieferung und Montage
- Transport und Montage
Alte BKP 253.X Ver- und Entsorgungsapparate Lieferung und Montage
- Transport und Montage
Alte BKP 254.X Versorgungsleitungen
- Bogen 45° anhand Anzahl Bogen 90°
- Bogen 45° IA anhand Anzahl Bogen 45°
- Bogen 90° IA anhand Anzahl Bogen 90°
- Muffen anhand von Rohrmeter
- Absperrverschraubung Zirkulationsventil
- Entleerventil zu Batterieventil
- Doppelnippel RG anhand Anzahl Batterieventile
- Schiebmuffen anhand Anzahl Muffen
- Beschriftungspfeile anhand von Rohrmeter
- Bezeichnungsschilder anhand von Apparaten und Armaturen
- Rohrschellen anhand von Rohrmeter
- Übergänge auf Armaturen inkl. Montage der Verbindungen:
- Bis DN 50: Schraub- oder Pressverbindungen
- Ab DN 65: Flanschverbindungen
Alte BKP 254.X Entsorgungsleitungen
- Beschriftungspfeile anhand von Rohrmeter
- Bezeichnungsschilder anhand von Apparaten und Armaturen
- Rohrschellen anhand von Rohrmeter
- Sämtliche Verbindungen (z.B. Schraubverbindung, Pressverbindung usw.)
Alte BKP 255.X Dämmungen
- Sämtliche Dämmungen werden anhand der Rohrmeter und Fitting automatisch erzeugt
Alte BKP 256.X Installationselemente Lieferung und Montage
- Transport und Montage
Manuell zu erfassende Bauteile
Alte BKP 112.X Rückbauten Sanitär
- 0-910 Demontage Apparat
- 0-910 Demontage Rohrleitungen
- 2-910 Demontage Armaturen
- 5-250 Demontage
- 5-251 Demontage Kleinmaterial
- 5-254 Entleeren vor Demontage
- 6-910 Demontage Dämmungen Rohrleitungen
Alte BKP 122.X Provisorien
Textvorschläge für 0-904 Provisorium Sanitär.
-
Bauwasserprovisorium
Für die Bauarbeiten ist ein Bauwasserprovisorium, mit einem Auslaufventil pro Stockwerk, nach Angaben der Bauleitung zu erstellen. Auf Anweisung der Bauleitung kann das Provisorium versetzt werden.
VPE-PEX ø25 ca. 35 m
Auslaufventile 3/4"= 6 Stk. -
Provisorische Dachentwässerung
Während der Bauarbeiten muss das Regenwasser der Dachflächen provisorisch abgeleitet werden. Erstellen der Provisorischen Dachentwässerung nach Angaben der Bauleitung. Auf Anweisung der Bauleitung können die Provisorien versetzt werden.
▪ 6 Stk. Rinnenstutzen
▪ 3 Stk. Dachwassereinläufen
Provisorische Leitungsführung an der Fassade bis über Terrain.
Total je 4 Geschosse à 3.6 m.
Alte BKP 251.0 Allgemeine Sanitärapparate Lieferung
- 0-999 Preisposition
Lieferung Allgemeine Sanitärapparate.
Lieferung der Apparate und Garnituren gemäss Offerte.
Alte BKP 259.X Übriges
-
Textvorschläge für 5-999 Transport und Montage.
Ausführungsbegleitung durch den Unternehmer
Ausführungsbegleitung gemäss detaillierter Auflistung in der Position 259.1 im Vorbeschrieb. -
Arbeiten unter laufendem Betrieb
Der Umbau findet unter laufendem Betrieb statt. Der Betrieb muss jederzeit aufrechterhalten werden. Weisungen von Bauherrschaft, technischem Dienst und Personal sind zu befolgen. Der eingesetzte Montageleiter, Bauleitende Monteur und das Personal muss entsprechende Erfahrungen für Tätigkeiten und Montage unter laufendem Betrieb aufweisen Aufwendungen für Etappierungen, aufwendige Baulogistik, Abgleich mit technischem Dienst, zusätzlichen Sitzungen und Begehungen sind zu berücksichtigen.
Zuschlag für Arbeiten unter laufendem Betrieb: XX% auf die gesamte Arbeitszeit -
Nachtarbeiten
Der Umbau des findet unter laufendem Betrieb statt. Der Betrieb muss jederzeit aufrechterhalten werden. Das Umhängen von Versorgungs- und Entsorgungsmedien ist zu Randzeiten oder in der Nacht umzusetzen. Umschlüsse erfolgen in enger Abstimmung mit dem technischen Dienst und der örtlichen Bauleitung / Fachbauleitung. Der Unternehmer ist verantwortlich für die entsprechenden Arbeitsbewilligungen gemäss den Vorgaben des Arbeitsgesetztes Seco und hat diese auf Verlangen der Bauleitung / Fachbauleitung vorzulegen
Aufwendungen:
2 x Einsatz von 22.00 – 06.00 / je 2 Mann 32 Std.
1 x Wochenendeinsatz
Sonntagsarbeit / je 2 Mann 16 Std. -
Druckprüfungen und Spülungen
Installationen gemäss W3/E3 2020 Spezielle Druckprüfung Die Installationsschächte werden evtl. einzeln in Betrieb genommen und müssen entsprechend separat geprüft werden Protokollierung der Elemente mit Fotos. Die Anlage ist maximal 72h vor Übergabe an Bauherrschaft zu füllen. Falls dies nicht möglich ist muss die Anlage alle 72h gespült werden.
3x pro Woche Montag, Mittwoch & Freitag alle Anschlüsse für 5 Minuten spülen
Geschätzter Aufwand: 2 Personen à 2h pro Woche insgesamt 4h Aufwand pro Woche über eine Dauer von 4 Wochen = 16h. -
Revisionsunterlagen
Der Ingenieur erstellt anhand der vom Unternehmer nachgetragenen Montagepläne die Revisionspläne (alle Änderungen sind nachzutragen). Instruktion an das Betriebspersonal und Übergabe der betriebsbereiten Anlage an die Bauherrschaft. Bedienungsanleitungen mit allen Angaben der technischen Daten der Anlage, der eingebauten Apparate und Geräte sowie das Anlage- und Steuerschema. Alle manuellen und automatischen Funktionen müssen daraus hervorgehen.
Das Inhaltsverzeichnis ist gemäss Vorgaben der Bauherrschaft zu erstellen.
Abgabe aller Unterlagen in Papierform sowie in digitaler Form auf USB. Das Layout sowie die Anzahl der Revisionsdokumente wird zu einem späteren Zeitpunkt durch die Bauherrschaft/ RMB bestimmt. -
Regieposition Unvorhergesehenes / Budget
Für unvorhergesehenes wird ein Richtpreis eingesetzt. Ausführungen müssen vor dem Arbeitsbeginn durch die Bauleitung genehmigt werden. Verrechnung erfolgt nach Ausmass oder Regierapporten. Diese müssen aber durch den Auftraggeber unterzeichnet werden. Gemäss Vorgaben der Bauleitung.
A-Monteur: Xh
Verbrauchsmaterial geschätzt durch den Ingenieur: CHF XXX.- -
Integrale Tests Haustechnik
Integrale Test Heizung /Sanitär / Kälte Basis integrierte Test. Der MSRL- Planer ist für die Inbetriebsetzung der gesamten Anlagen verantwortlich und organisiert die dafür erforderlichen Fachingenieure und Unternehmer. Der MSRL-Unternehmer testet vorgängig die gesamte Ein- und Ausgangsperipherie bis auf die Feldebene und erstellt ein unterschriebenes Protokoll. Anschliessend testen der MSRL-Unternehmer zusammen mit dem MSRL-Planer die Funktionen gemäss Funktions- und Regelbeschrieb. Diese Funktionsprüfung wird vom MSRL-Planer protokolliert, vom MSRL- Unternehmer mitunterschrieben und gilt als Vorabnahme. Die erfolgreiche Vorabnahme aller MSRL und HLKSE-Gewerke ist die Voraussetzung für die anschliessende Durchführung der integrierten Tests. Diese werden gemeinsam durch MSRL-Planer und Fachingenieure organisiert und zusammen mit dem MSRL- und den HLKSE-Unternehmern durchgeführt. Die integrierten Tests sind Bestandteil der anschliessenden Schlussabnahme der Gewerke Elektro und HLKS und werden Aufwand Integrale Tests Haustechnik -
Abklärungen mit Ämtern
Koordination und Abklärungen mit der Wasserversorgung in Zusammenhang mit der neuen Wasserzuleitung. -
Spülen und Dichtheitsprüfung der Schmutz- und Regenwasserleitungen
Schmutzwasser: 11 Fallleitungen à 25 m
Regenwasser: 5 Fallleitungen à 30 m
Inkl. Anschlussleitungen -
Messen von Ausstosszeiten
Messen von Ausstosszeiten an den Entnahmestellen vor der Übergabe. Inklusive Protokollierung der Ergebnisse.
In dieser Position sind alle dafür anfallenden Arbeiten sowie Materialien und Protokollierung einzurechnen.
Pro Geschoss an 3 Armaturen. -
Legionellen Analyse
Nach dem Bau muss eine Legionellen Beprobung durchgeführt werden. mind. jeweils an 3 Zapfstellen pro Geschoss Kalt- und Warmwasser. Die Beprobung soll durch eine qualifizierte Firma durchgeführt werden z.B. Bachema AG.
In dieser Position sind alle dafür anfallenden Arbeiten sowie Materialien und Protokollierung einzurechnen. -
Messungen Warmwassererzeugung, Verteil- und Warmhaltesystem, sowie Belastungsmessung
Nach der Inbetriebnahme der Sanitärinstallationen durch den Sanitärunternehmer und vor der Übergabe an die Bauherrschaft, soll die korrekte Inbetriebnahme und die Leistungsfähigkeit der Sanitäranlage geprüft und nachgewiesen werden.
Gemäss Offerte der Firma
XXX
Tel. XXX
Offerte Nr. XXX
BML relevante Komponenten
Für Sanitärkomponenten, die nicht separat in der Submission aufzuführen sind, aber für die BML benötigt werden (z.B. Wasserzähler: in Submission 1 Stk., tatsächlich X Stk., oder Komponenten aus Offerten), verwendet die Anlagenummer «230-401 Sanitärkomponenten für BML» ohne Zuweisung zur Ausschreibung.
Materialien Sanitär
Die Liste aller Materialien, Dämmungen und Umhüllungen findet sich wie folgt:
Eine Schnellauswahl findet ihr unter Schnellauswahl Sanitär.
NPK-Nummern Sanitär
Generierte Komponenten erhalten ihre NPK gemäss hinterlegter Regel. Siehe dazu NPK-Vergabe bei Rules.
Bei gezeichneten und manuellen Komponenten kann die NPK entweder manuell vergeben werden oder durch folgendes NPK-Abgleich Tool.
NPK-Nummernvorschläge (R-Positionen)
Katalog 426
- 3-003 2-Weg Regulierventil: R649.111, R649.112 usw.
- 3-007 Umwälzpumpe: R682.911, R682.912 usw.
- Rohre und Formstücke zum Pressen, Zuschlag für Rohrabbiegung:
- 261.612 (15mm)
- 261.613 (18mm)
- 261.614 (22mm)
- 261.615 (28mm)
Schweissverbindung mit Schutzgas
Schweissverbindungen mit Schutzgas werden nicht automatisch über die Regeln erstellt.
Verwende dafür das Material V4A Edelstahl 1.4571 (M325000) und erstelle die Verbindungen wie folgt manuell:
| Artikelnummer RMB | Komponentenbezeichnung | Ausführung1 | DN | NPK |
|---|---|---|---|---|
| 5-803 | Verbindung | Schweissverbindung Schutzgas | 12 | 818.351 |
| 5-803 | Verbindung | Schweissverbindung Schutzgas | 15 | 818.352 |
| 5-803 | Verbindung | Schweissverbindung Schutzgas | 18 | 818.352 |
| 5-803 | Verbindung | Schweissverbindung Schutzgas | 20 | 818.353 |
| 5-803 | Verbindung | Schweissverbindung Schutzgas | 22 | 818.353 |
| 5-803 | Verbindung | Schweissverbindung Schutzgas | 25 | 818.354 |
| 5-803 | Verbindung | Schweissverbindung Schutzgas | 28 | 818.354 |
| 5-803 | Verbindung | Schweissverbindung Schutzgas | 32 | 818.355 |
| 5-803 | Verbindung | Schweissverbindung Schutzgas | 35 | 818.355 |
| 5-803 | Verbindung | Schweissverbindung Schutzgas | 40 | 818.356 |
| 5-803 | Verbindung | Schweissverbindung Schutzgas | 42 | 818.356 |
| 5-803 | Verbindung | Schweissverbindung Schutzgas | 50 | 818.357 |
| 5-803 | Verbindung | Schweissverbindung Schutzgas | 54 | 818.357 |
| 5-803 | Verbindung | Schweissverbindung Schutzgas | 60 | 818.358 |
| 5-803 | Verbindung | Schweissverbindung Schutzgas | 64 | 818.358 |
| 5-803 | Verbindung | Schweissverbindung Schutzgas | 65 | 818.358 |
| 5-803 | Verbindung | Schweissverbindung Schutzgas | 76 | 818.358 |
| 5-803 | Verbindung | Schweissverbindung Schutzgas | 80 | 818.361 |
| 5-803 | Verbindung | Schweissverbindung Schutzgas | 88 | 818.361 |
| 5-803 | Verbindung | Schweissverbindung Schutzgas | 100 | 818.362 |
| 5-803 | Verbindung | Schweissverbindung Schutzgas | 108 | 818.362 |
| 5-803 | Verbindung | Schweissverbindung Schutzgas | 125 | 818.363 |
| 5-803 | Verbindung | Schweissverbindung Schutzgas | 150 | 818.364 |
| 5-803 | Verbindung | Schweissverbindung Schutzgas | 200 | 818.365 |
| 5-803 | Verbindung | Schweissverbindung Schutzgas | 250 | 818.366 |
Nicht erlaubte NPK-Nummern (R-Positionen)
Katalog 426:
- 613.15X
- 651.19X
Checkliste Submission
Hier findet ihr eine Checkliste zur Erstellung von Sanitär-Ausschreibungen in Kelpy mit:
- Kontrolle im Schema
- Kontrolle im Grundriss
- Kontrolle in Kelpy als Endkontrolle mit Prüffragen zur schnellen Prüfung
